Der Zylinderkopf

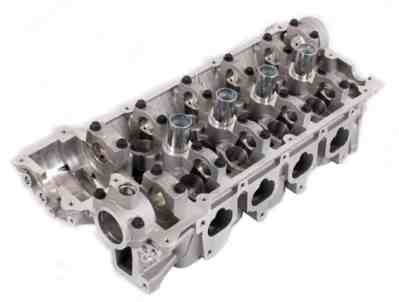

Der Zylinderkopf eines Fahrzeugs erfüllt mehrere entscheidende Funktionen. Er ist über die Zylinderkopfdichtung mit dem Motorblock verbunden.
Funktionen des Zylinderkopf
Dichtungsfunktion
Der Zylinderkopf bildet mit dem Motorblock die obere Abschlusseinheit des Brennraums. Er sorgt dafür, dass die Verbrennungskammer abgedichtet ist und die Verbrennungsgase nicht ins Freie gelangen.
Ventilsteuerung
Im Zylinderkopf sind die Einlass- und Auslassventile angeordnet. Diese Ventile öffnen und schließen im richtigen Moment, um den Einlass von Luft (und Kraftstoff in Ottomotoren) in den Brennraum zu ermöglichen und die Verbrennungsgase nach der Verbrennung auszustoßen.
Kühlung
Der Zylinderkopf enthält oft Wasserkanäle, durch die Kühlflüssigkeit fließt. Diese Kühlkanäle helfen dabei, die vom Motor erzeugte Wärme abzuführen und die Temperatur im optimalen Bereich zu halten.
Einspritzung
Bei vielen modernen Motoren befinden sich im Zylinderkopf auch die Einspritzdüsen für den Kraftstoff (bei Dieselmotoren) oder den Zündkerzen (bei Ottomotoren), die für die Entzündung des Kraftstoff-Luft-Gemischs verantwortlich sind.
Wärmeableitung
Der Zylinderkopf hilft auch bei der Ableitung von Wärme aus dem Brennraum. Dies ist besonders wichtig, da eine übermäßige Wärmeentwicklung die Leistung beeinträchtigen und sogar zu Motorschäden führen kann.

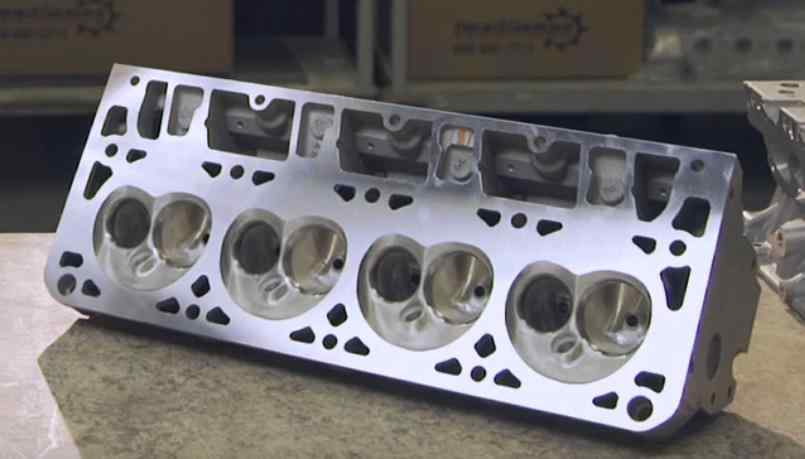

Aufbau des Zylinderkopf
Während des Verbrennungsprozesses im Zylinder wirkt auf den Zylinderkopf ein Druck, der dem des Kolbens entspricht. Dies führt zu erheblichen Kräften, die nach außen gerichtet sind. Aus diesem Grund wird der Zylinderkopf häufig nicht direkt am Zylinder, sondern am Kurbelwellengehäuse montiert, wobei lange Stehbolzen verwendet werden. Diese Bolzen verlaufen durch den Motorblock und sorgen durch die aufgebrachte Montagespannung für eine federnde Wirkung. Auf diese Weise wird gewährleistet, dass der Motorblock und seine Dichtungen fest sitzen und eine effektive Abdichtung des Motors erreicht wird.
Beim Anziehen werden die Dehnschrauben gedehnt und können nur einmalig genutzt werden. Ein Drehmomentschlüssel ist daher bei der Montage unerlässlich, um sicherzustellen, dass die vorgegebenen Spezifikationen eingehalten werden.
In modernen Motoren sind alle beweglichen Teile im Ölsystem integriert. Das Öl wird meist über den Zylinderkanal und die Dichtung zum Zylinderkopf geführt. Ein einfacher Zylinderkopfdeckel mit einer Dichtung verhindert den Ölaustritt. Bei Motoren mit untenliegender Nockenwelle verbinden Stoßstangen die Ventilkipphebel mit der Nockenwelle außerhalb des Zylinderkopfs. Obenliegende Nockenwellen werden durch Ketten oder Zahnriemen angetrieben, seltener durch Königswellen.
Ventile
Der Zylinderkopf enthält Einlass- und Auslassventile. Diese Ventile öffnen und schließen in einem präzisen Rhythmus, gesteuert durch die Nockenwelle, um den Einlass von Luft (und manchmal Kraftstoff) und den Ausstoß von Verbrennungsgasen zu ermöglichen.
Nockenwelle(n)
In vielen Motoren, besonders bei OHC- (Overhead Camshaft) oder DOHC- (Double Overhead Camshaft) Designs, sind die Nockenwellen direkt im Zylinderkopf untergebracht. Diese steuern direkt oder über Zwischenelemente (z.B. Hydrostößel oder Kipphebel) das Öffnen und Schließen der Ventile.
Zündkerzen
Bei Ottomotoren sind im Zylinderkopf Zündkerzen eingebaut, die das Kraftstoff-Luft-Gemisch zünden.
Einspritzdüsen
In einigen Motorkonstruktionen, besonders bei Direkteinspritzern, sind die Einspritzdüsen im Zylinderkopf untergebracht, die den Kraftstoff direkt in den Brennraum oder den Einlasskanal einspritzen.
Kühlkanäle
Im Zylinderkopf verlaufen Kanäle für die Kühlflüssigkeit, die helfen, die vom Motor erzeugte Wärme abzuführen.
Ölkanäle
Es gibt auch Ölpassagen im Zylinderkopf, die Schmierung für die beweglichen Teile, wie die Ventilführungen und Nockenwellen, bereitstellen.
Einlass- und Auslasskanäle
Diese Kanäle leiten Luft (und manchmal Kraftstoff) in den Brennraum und Verbrennungsgase aus dem Brennraum heraus.
Ventilfedern
Diese halten die Ventile geschlossen, wenn sie nicht durch die Nockenwelle geöffnet werden, und sorgen dafür, dass die Ventile schnell schließen können.
Ventilführungen
Sie positionieren und führen die Ventilschäfte korrekt, damit diese reibungsarm und dicht im Zylinderkopf bewegt werden können.
Ventilsitzringe
Diese sorgen für eine dichte Verbindung zwischen den Ventilen und dem Zylinderkopf, wenn die Ventile geschlossen sind.
Anfallende Arbeiten
Zündkerzen überprüfen
Das betrifft den Zustand und den Elektrodenabstand der Zündkerzen. Ein regelmäßiger Austausch kann notwendig sein, je nachdem wie stark sie abgenutzt sind.
Ventilspiel einstellen
Bei einigen Motoren muss das Ventilspiel periodisch überprüft und eingestellt werden. Dies kann durch Einstellschrauben oder spezielle Unterlagsplättchen („Shims“) erreicht werden. In modernen Motoren werden oft Hydrostößel verwendet, die eine Einstellung überflüssig machen.
Ventile einschleifen
Dies wird gemacht, um sicherzustellen, dass die Ventile richtig schließen und eine optimale Kompression im Zylinder gewährleistet ist. Dies ist jedoch nur bei älteren oder verschlissenen Motoren notwendig.
Zylinderkopfdichtung erneuern
Wenn es Anzeichen für eine defekte Zylinderkopfdichtung gibt, wie beispielsweise Kühlwasserverlust oder weiße Rauchentwicklung, muss sie ersetzt werden.
Erneuern des Zahnriemens/der Steuerkette
Je nach Motordesign kann der Zylinderkopf einen Zahnriemen oder eine Steuerkette haben, die regelmäßig inspiziert und gegebenenfalls ersetzt werden muss, zusammen mit ihren Spannvorrichtungen.
Kompressionsprüfung
Hierbei wird eine Messvorrichtung anstelle der Zündkerze eingeführt, um den Druck in jedem Zylinder zu messen. Dies gibt Aufschluss über den Zustand des Motors und zeigt, ob wichtige Teile wie Ventile oder Kolbenringe verschlissen sind.
Motoreninstandsetzung
In Fällen, in denen der Motor überholt werden muss, können verschiedene Aufgaben am Zylinderkopf anfallen, wie das Aufreiben der Ventilführungen, das Ersetzen von Ventilfedern, das Bohren der Nockenwellenlagerung oder das Planschleifen der Dichtflächen.
Diese Arbeiten werden von Fachleuten durchgeführt, da sie spezielles Wissen, Erfahrung und oft auch spezielle Werkzeuge erfordern. Es ist wichtig, die Wartung und Reparatur eines Motors ernst zu nehmen, da dies die Lebensdauer und Leistung des Fahrzeugs beeinflusst.
Mögliche Anzeichen für einen defekten Zylinderkopf
Leistungsverlust
Wenn der Motor nicht mehr die gewohnte Kraft hat oder nicht mehr so reagiert wie gewohnt, kann dies ein Hinweis auf ein Problem am Zylinderkopf oder anderen Motorteilen sein.
Überhitzung
Ein ständig überhitzter Motor, bei dem die Temperaturanzeige im roten Bereich liegt, kann auf eine defekte Zylinderkopfdichtung oder andere Probleme am Kühlkreislauf hinweisen.
Öl im Kühlwasser
Das Vorhandensein von Öl im Kühlwasser ist ein klares Anzeichen für eine defekte Zylinderkopfdichtung.
Häufiges Nachfüllen von Flüssigkeiten
Wenn Sie bemerken, dass Sie Kühlwasser oder Öl häufiger als üblich nachfüllen müssen, kann dies auf einen Defekt im Kühlsystem oder einen Riss im Zylinderkopf hinweisen.
Probleme beim Kaltstart
Ein Motor, der im kalten Zustand nicht oder nur schwer startet, kann Probleme mit der Kompression oder der Zündung haben, die mit dem Zylinderkopf zusammenhängen.
Neben den oben genannten Anzeichen können auch weiße Rauchentwicklung aus dem Auspuff (verbrennendes Kühlwasser) oder blasenbildende Geräusche im Kühlwasserausgleichsbehälter auf Probleme mit dem Zylinderkopf hindeuten.
Ursachen für einen kaputten Zylinderkopf
Risse im Zylinderkopf oder Defekte an anderen seiner Bestandteile können erhebliche Auswirkungen auf die Leistungsfähigkeit und die Lebensdauer eines Motors haben. Defekte am Zylinderkopf sind meist auf folgende Faktoren zurückzuführen:
- Thermische Überbelastung : Ein Überhitzen des Motors kann zu Rissen im Zylinderkopf führen. Dies kann zum Beispiel passieren, wenn das Kühlsystem nicht richtig funktioniert oder es zu einem Kühlwasserverlust kommt.
- Mechanischer Stress : Der Zylinderkopf ist ständigen mechanischen Belastungen ausgesetzt. Mit der Zeit können sich diese Belastungen negativ auswirken, was zu Rissen oder anderen Defekten führen kann.
- Korrosion : Ein unsachgemäßer Kühlmittelwechsel oder die Verwendung eines falschen Kühlmittels können zu Korrosion im Inneren des Motors führen, was wiederum den Zylinderkopf beschädigen kann.
- Fremdkörper im Verbrennungsraum : Wenn kleine Fremdkörper in den Verbrennungsraum gelangen, können sie Schäden an den Ventilen oder dem Zylinderkopf selbst verursachen.
Um Defekte am Zylinderkopf zu vermeiden, ist es wichtig, den Motor regelmäßig zu warten und auf Anzeichen von Problemen zu achten. Dazu gehört auch die Kontrolle des Kühlwassers, des Öls und anderer Flüssigkeiten sowie die Überprüfung des allgemeinen Zustands des Motors.
Wenn Sie vermuten, dass Ihr Zylinderkopf oder eine andere Komponente Ihres Motors beschädigt ist, sollten Sie unbedingt einen Fachmann konsultieren. Ein rechtzeitiges Eingreifen kann oft größere und teurere Reparaturen verhindern.
Was kostet ein neuer Zylinderkopf?
Die Kosten für einen neuen Zylinderkopf können je nach Fahrzeugmodell, Hersteller und der Qualität des Ersatzteils stark variieren. Zusätzlich spielen regionale Unterschiede, der Aufwand für den Einbau und eventuell anfallende Zusatzarbeiten eine Rolle. Einige allgemeine Anhaltspunkte:
- Fahrzeugmodell und Hersteller : Für einen Kleinwagen sind die Kosten in der Regel niedriger als für einen leistungsstarken Sportwagen oder ein Luxusfahrzeug. Ebenso können die Kosten für Originalteile von Premiummarken höher sein als für gängige Modelle.
- Qualität des Ersatzteils: Es gibt Originalteile (OEM) vom Fahrzeughersteller, aber auch Ersatzteile von Drittherstellern. Letztere können günstiger sein, aber es ist wichtig, auf die Qualität zu achten, damit das Ersatzteil nicht vorzeitig ausfällt.
- Einbaukosten : Der Austausch eines Zylinderkopfes ist arbeitsintensiv und kann, je nach Fahrzeug und Umfang der Arbeit, mehrere Arbeitsstunden in Anspruch nehmen. Die Stundensätze variieren je nach Werkstatt und Region.
- Zusätzliche Arbeiten: Oftmals ist es sinnvoll, im Zuge des Austauschs des Zylinderkopfes auch andere Teile zu erneuern, wie z.B. die Zylinderkopfdichtung, Ventile oder den Zahnriemen. Dies kann die Gesamtkosten erhöhen.
Als groben Richtwert: Für gängige Fahrzeugmodelle könnten die Kosten für einen neuen Zylinderkopf ohne Einbau bei 200 bis 1.500 Euro liegen. Mit Einbau und je nach weiteren Arbeiten kann man dann von Kosten im Bereich von 700 bis 3.000 Euro oder mehr ausgehen.
Der Zylinderkopf ist ein essentielles Bauteil, das zahlreiche zentrale Funktionen in einem Verbrennungsmotor wahrnimmt. Er spielt eine entscheidende Rolle bei der Steuerung der Verbrennung, der Optimierung der Motorleistung und der Gewährleistung der Zuverlässigkeit des Motors.
